[HDLBits] Exams/ece241 2014 q3

1. 문제 및 설명

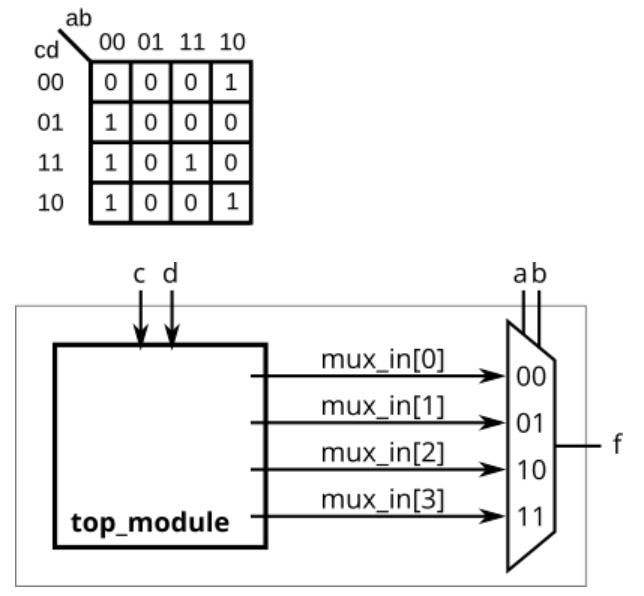

•  다음 카르노 맵에 대해, 아래 그림과 같이 동작할 수 있도록 top_module를 설계하시오
• Mux를 제외한 다른 논리 게이트는 사용할 수 없습니다.







2. 모듈 정의

module top_module (
    input c,
    input d,
    output [3:0] mux_in
);







3. 답

module top_module (
    input c,
    input d,
    output [3:0] mux_in
);
    assign mux_in[0] = c?1:d;//c|d
    assign mux_in[1] = 1'b0;
    assign mux_in[2] = d?1'b0:1'b1;//!d
    assign mux_in[3] = c?d:0;//c&d

endmodule
