[HDLBits] Exams/2012 q1g

1. 문제 및 설명

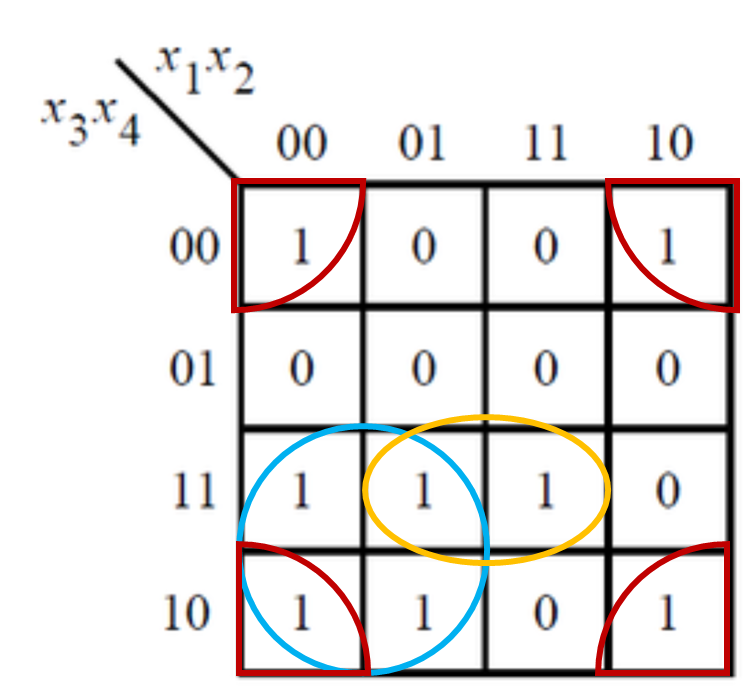

•  아래 카르노 맵에 의해 정의된 회로를 구현하시오



문제 풀이

 각 원으로 묶인 부분을  나타내면 아래와 같다.

 - 빨강: x2'&x4'

 - 파랑: x1'&x3

 - 초록: x2&x3&x4





2. 모듈 정의

module top_module (
    input [4:1] x,
    output f );







3. 답

module top_module (
    input [4:1] x,
    output f
);

    assign f = (!x[1]&x[3])|(!x[2]&!x[4])|(x[2]&x[3]&x[4]);

endmodule
