[HDLBits] Vectorgates

1. 문제 및 설명

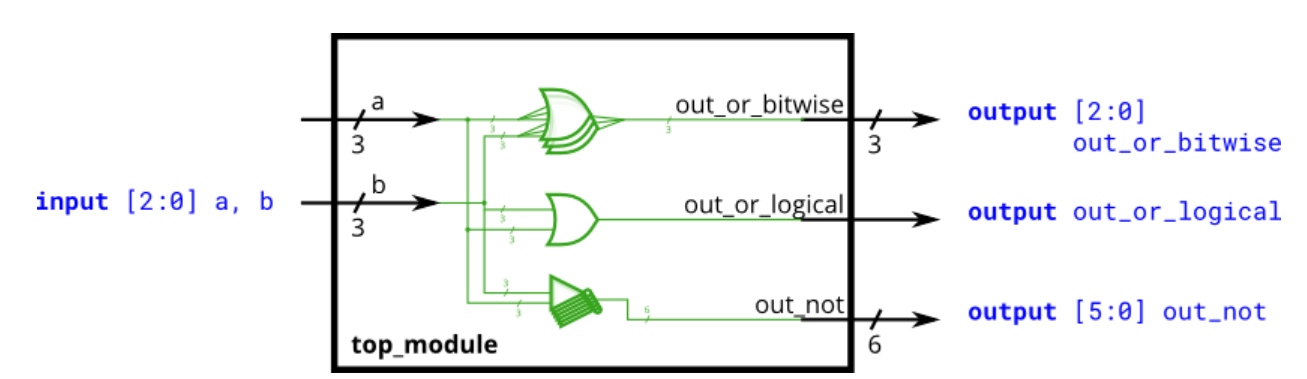

아래 모듈을 설계하세요



2. 모듈 정의

module top_module(
    input [2:0] a,
    input [2:0] b,
    output [2:0] out_or_bitwise,
    output out_or_logical,
    output [5:0] out_not
);







3. 답

module top_module(
    input [2:0] a,
    input [2:0] b,
    output [2:0] out_or_bitwise,
    output out_or_logical,
    output [5:0] out_not
);

    assign out_or_bitwise = a|b;
    assign out_or_logical = a||b;
    assign out_not = {~b, ~a};

endmodule
