[HDLBits] Module shift

1. 문제 및 설명

• 모듈의 계층 구조는 한 모듈안에서 다른 모듈을 인스턴스화 함으로써 만들어집니다.

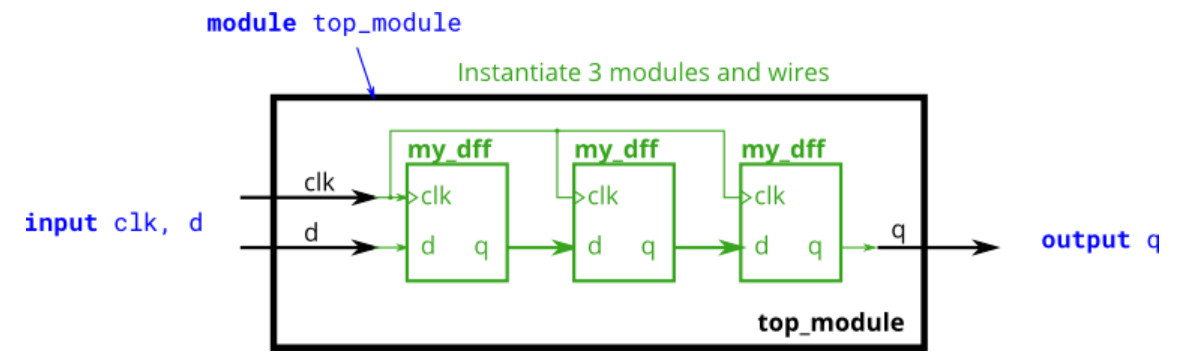

• <module my_dff ( input clk, input d, output q );> 이 제공될 때 이 모듈을 세번 인스턴스화 하여 아래 모듈을 설계하세요.

2. 모듈 정의

module top_module ( input clk, input d, output q );







3. 답

module top_module ( input clk, input d, output q );

    wire q1, q2;
    my_dff i0 (clk, d, q1);
    my_dff i1 (clk, q1, q2);
    my_dff i2 (clk, q2, q);

endmodule
