[HDLBits] Module add

1. 문제 및 설명

• 모듈의 계층 구조는 한 모듈안에서 다른 모듈을 인스턴스화 함으로써 만들어집니다.

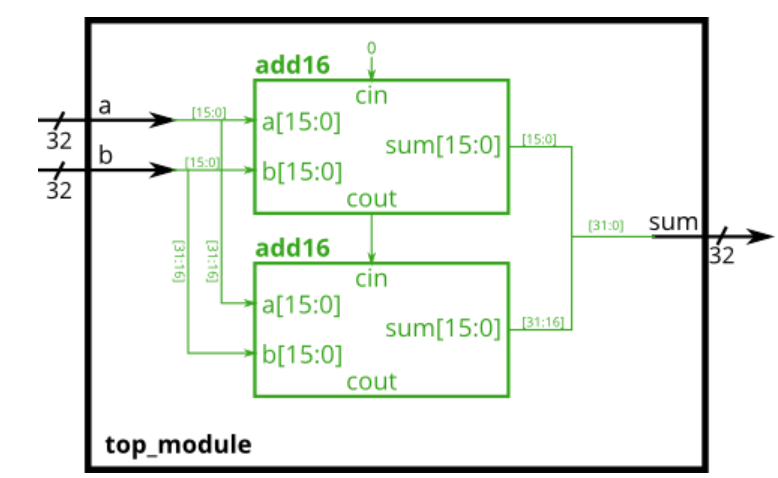

• <module add16 ( input [15:0] a, input [15:0] b, input cin, output [15:0] sum, output cout);> 이 제공될 때 이 모듈을 두 번 인스턴스화 하여 아래 모듈을 설계하세요.

2. 모듈 정의

module top_module(
    input [31:0] a,
    input [31:0] b,
    output [31:0] sum
);







3. 답

module top_module(
    input [31:0] a,
    input [31:0] b,
    output [31:0] sum
);
    wire cout, trash;
    add16 i0 ( a[15:0], b[15:0], 1'b0, sum[15:0], cout);
    add16 i1 ( a[31:16], b[31:16], cout, sum[31:16], trash);



endmodule
