[HDLBits] Edgecapture

1. 문제 및 설명

• 32비트 벡터의 각 비트에 대해, 입력 신호가 1에서 0으로 변하는 경우를 검출하시오
  • 출력 비트는 1 -> 0 전이가 발생한 다음 사이클에서1로 설정
  • 출력 비트는 reset이 high일 때 양의 클록 에지에서 0으로 리셋
  • 위 두 이벤트가 동시에 발생할 경우, reset이 우선

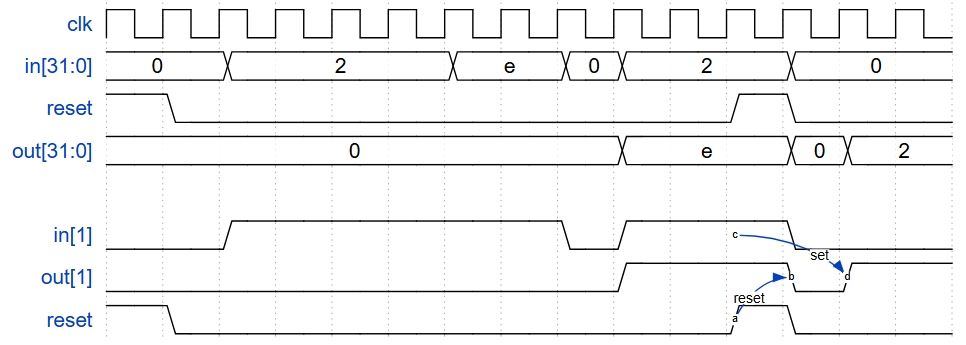

  • 아래는 예제 파형이다.



2. 모듈 정의

module top_module (
    input clk,
    input reset,
    input [31:0] in,
    output [31:0] out
);







3. 답

module top_module (
    input clk,
    input reset,
    input [31:0] in,
    output [31:0] out
);
    integer i;
    reg [31:0] temp;

    always@(posedge clk)
        begin
            temp <= in;
            if(reset)
                begin
                	out <= 32'b0;
                end
            else
                begin
                    for (i = 0; i< $bits(in); ++i)
                        out[i] <= out[i]?out[i]:(~in[i]&temp[i]);
                end
        end

endmodule
