[HDLBits] Exams/2014 q3c

1.    문제 및 설명

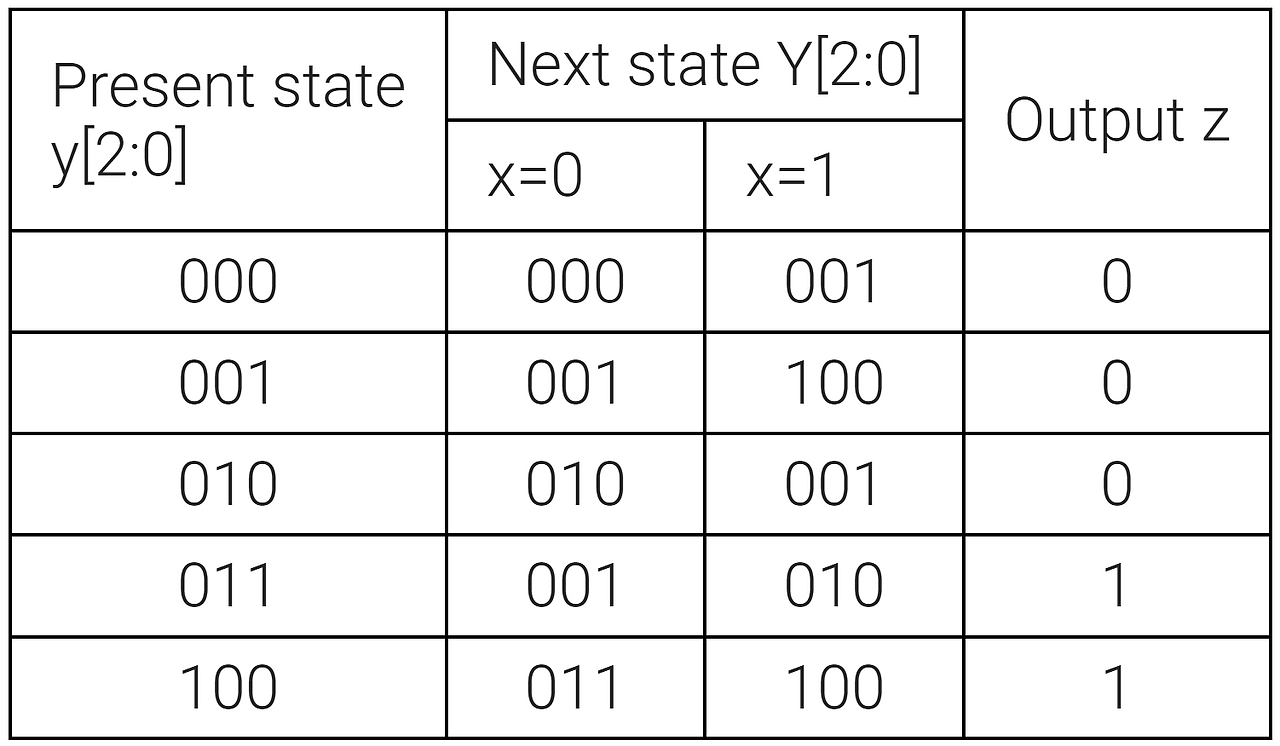

     A.   아래 표에 주어진 상태 할당 테이블을 이용하여 Y[0]와 z에 대한 로직을 구현하시오





2.    문제 풀이

     A.     State

• A: 000
• B: 001
• C: 010
• D: 011
• E: 100

4. 모듈 정의

module top_module (
    input clk,
    input [2:0] y,
    input x,
    output Y0,
    output z
);





5. 답

module top_module (
    input clk,
    input [2:0] y,
    input x,
    output Y0,
    output z
);

    parameter A = 3'b000,B = 3'b001, C= 3'b010, D = 3'b011, E = 3'b100;
    reg [2:0] next_state;

    always@(*)
        begin
            case(y)
                A: next_state = x?B:A;
                B: next_state = x?E:B;
                C: next_state = x?B:C;
                D: next_state = x?C:B;
                E: next_state = x?E:D;
                default next_state = y;
            endcase

            z = (y==D)|(y==E);
            Y0 = next_state[0];

        end


endmodule
