[HDLBits] Exams/ece241 2014 q5b

1.    문제 및 설명

     A.   1입력 1출력 직렬 2의 보수기의 밀리 상태 머신을 설계하시오

• 출력(z): 입력된 숫자에 대한 2의 보수를 출력합니다.
• 입력(x): 숫자의 최하위 비트부터 시작하여 클락 주기마다 한 비트씩 입력됩니다.
• 동작 제어: 리셋 신호가 해제되면 변환을 시작하고, 리셋 신호가 활성화 되면 동작을 멈춥니다.



2.    요구사항

     A.   1입력 1출력 직렬 2의 보수기의 밀리 상태 머신을 설계하시오.

• 데이터 길이: 이 머신의 임의의 길이를 가지 입력 숫자를 처리할 수 있어야 합니다.
• 리셋: 비동기 리셋 기능이 필요합니다.





3.    문제 풀이

     A.     2의 보수

• 컴퓨터가 음수를 표현하고 계산하기 위해 사용하는 방식
• 계산법
  • 1. 비트 반전
  • 2. '1' 더하기
    • ex): +3 (이진수): 0011
      • 1단계 (비트 반전): 1100
      • 2단계 (1 더하기): 1101 (← 이것이 컴퓨터가 인식하는 -3입니다!)

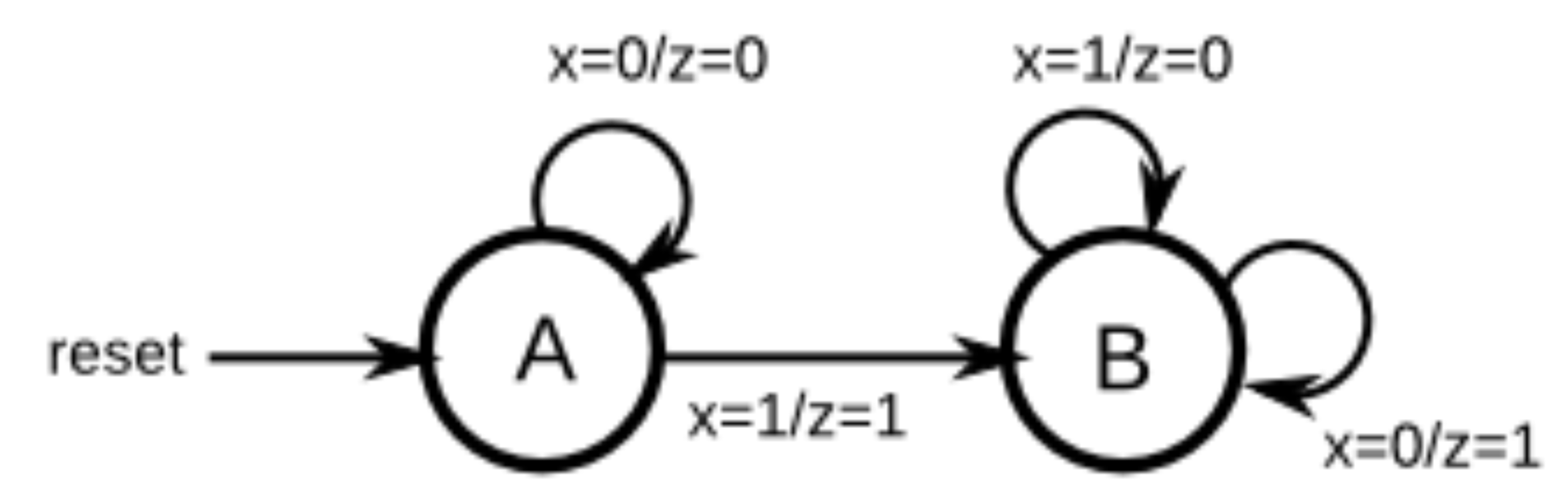

     B.     State

• A: 첫 '1' 입력 전 '0' 은 입력을 그대로 출력/입력 첫 '1' 은 입력을 그대로 출력
• B: 입력을 반전 시켜서 출력

4. 모듈 정의

module top_module (
    input clk,
    input areset,
    input x,
    output z
);





5. 답

module top_module (
    input clk,
    input areset,
    input x,
    output z
);
    parameter A = 1'b0, B = 1'b1;
    reg state, next_state;

    assign z = ((state == A)&(x == 1))|((state == B)&(x == 0));

    always@(*)
        begin
            case(state)
                A: next_state = x?B:A;
                default: next_state = state;
            endcase
        end

    always@(posedge clk, posedge areset)
        begin
            if(areset)
                begin
                    state <= A;
                end
            else
                begin
                    state <= next_state;
                end
        end

endmodule
