[HDLBits] Fsm2

1. 문제 및 설명

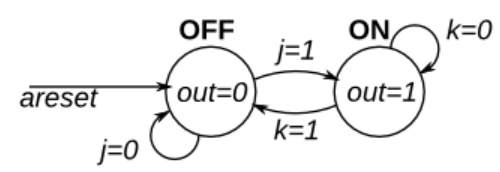

• 두 가지 상태를 가지는 아래 FSM을 설계하시오

  • 비동기식 리셋을 가진다.
  • reset 상태는 OFF이다.

2. 모듈 정의

module top_module(
    input clk,
    input areset,    // Asynchronous reset to OFF
    input j,
    input k,
    output out);





3. 답

module top_module(
    input clk,
    input areset,    // Asynchronous reset to OFF
    input j,
    input k,
    output out); //

    parameter OFF=0, ON=1;
    reg state, next_state;

    always @(*) begin
        // State transition logic
        case(state)
            OFF: next_state = (j==1)?ON:OFF;
            ON: next_state = (k==1)?OFF:ON;
        endcase
    end

    always @(posedge clk, posedge areset) begin
        // State flip-flops with asynchronous reset
        if(areset)
            state <= OFF;
        else
            state <= next_state;
    end

    // Output logic
    // assign out = (state == ...);
    assign out = (state == ON);


endmodule
