[HDLBits] Rule90

1. 문제 및 설명

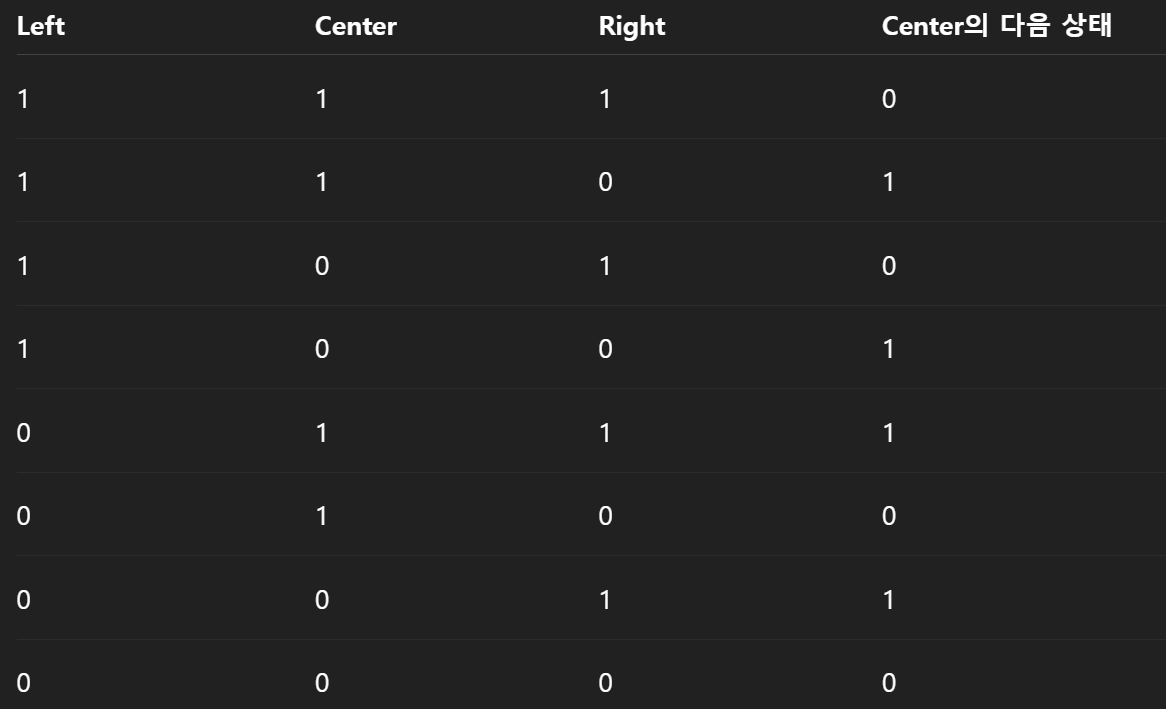

• 아래 규칙을 가지는  512개의 셀로 이루어진 시스템 q[511:0]을 구현하시오
  • 각 셀은 0 또는 1의 상태를 가지는 1차원 배열로 구성된다.
  • 각 셀의 다음 상태는 현재 양옆 이웃 셀 두 개의 XOR 값으로 결정된다.
  • load 입력이 활성화되면, 시스템의 상태는 data[511:0] 값으로 로드 되어야한다.
  • q[-1], q[512] 는 0으로 간주한다.



2. 모듈 정의

module top_module(
    input clk,
    input load,
    input [511:0] data,
    output [511:0] q );





3. 답

module top_module(
    input clk,
    input load,
    input [511:0] data,
    output [511:0] q );

    reg [511:0] q_next;

    always@(*)
        begin
            q_next = {q[510:0],1'b0}^{1'b0,q[511:1]};
        end

    always@(posedge clk)
        begin
            if(load)
                q <= data;
            else
                q <= q_next;
        end


endmodule
