[HDLBits] Always if

1. 문제 및 설명

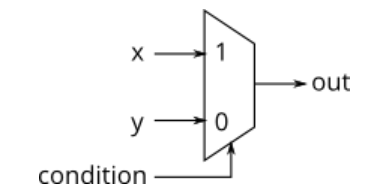

• a와 b 중 하나를 선택하는 2:1 mux를 만들어라. 단, sel_b1과 sel_b2가 모두 참일 때 b를 선택하고, 그렇지 않으면 a를 선택한다.
• 이 mux를 assign 문을 사용하는 방식과 procedural if 문을 사용하는 방식 두 가지로 각각 구현하라.

2. 모듈 정의

module top_module(
    input a,
    input b,
    input sel_b1,
    input sel_b2,
    output wire out_assign,
    output reg out_always   );







3. 답

module top_module(
    input a,
    input b,
    input sel_b1,
    input sel_b2,
    output wire out_assign,
    output reg out_always   );

    assign out_assign = (sel_b1&sel_b2)?b:a;

    always@(*)
        begin
            if(sel_b1&sel_b2) begin
                out_always <= b;
            end else begin
                out_always <= a;
            end
        end




endmodule
