[RISC-V] RV32I ISA - Miscellaneous Instructions

 지난 포스팅에서는 RV32I를 하드웨어와 소프트웨어라는 두 가지 관점에서 분류해 보았습니다. 이전 내용이 궁금하시다면 아래 글을 참고해주세요. 아울러 소프트웨어적 분류를 바탕으로 연재 중인 다른 포스팅들도 확인하실 수 있습니다.

https://idkihg.tistory.com/143

[RISC-V] RV32I ISA





1) ISA Computation

https://idkihg.tistory.com/146

[RISC-V] RV32I ISA - Computation





2) ISA Loads & Stores

https://idkihg.tistory.com/147

[RISC-V] RV32I ISA - Loads & Stores



3) ISA Control Transfer

http://idkihg.tistory.com/148

[RISC-V] RV32I ISA - Control Transfer



이번 글에서는 시스템의 안정성과 흐름을 조율하는 핵심, Miscellaneous Instruction들을 하나씩 살펴 보겠습니다.



1. Miscellaneous 명령어의 분류

1.1. 메모리 배리어(Memory Ordering)

 멀티코어나 입출력 장치와의 동기화를 위해 필요한 명령어

 ✔  I-type

     - fence(load & store): 이 명령어 이전의 메모리 접근이 이후의 메모리 접근보다 먼저 완료되도록 보장

     - fence.i(instruction & data): 명령어 캐시와 데이터 메모리 사이의 일관성을 맞춤



1.2. 환경 및 시스템 제어(Environment Call & Break)

 운영체제나 디버거와 대화하기 위한 통로

 ✔  I-type

     - ecall(Environment Call): 사용자 모드에서 실행중인 프로그램이 OS에게 서비스를 요청할 때 사용

     - ebreak(Environment Break): 디버거에게 제어권을 넘깁니다. 프로그램 실행중에 중단점을 만났을 때 사용



1.3. 제어 및 상태 레지스터(Control and Status Register)

 CPU의 내부 상태를 읽고 설정하거나, 성능을 측정하고, 시스템 예외를 처리하는데 사용됩니다. 이 명령어들은 범용 레지스터가 아니라, 별도의 주소공간에 존재하는 CSR 주소 공간을 대상으로 합니다.

 ✔  I-type

     - csrrw(csr read write) : CSR값을 읽고 새로운 값으로 쓰기

     - csrrs(csr read set) : CSR값을 읽고 특정 비트를 1로 세트

     - csrrc(csr read clear) : CSR값을 읽고 특정 비트를 0으로 클리어

     - csrrwi(csr read write immediate) : CSR값을 읽고 새로운 값으로 쓰기

     - csrrsi(csr read set immediate) : CSR값을 읽고 특정 비트를 1로 세트

     - csrrci(csr read clear immediate) : CSR값을 읽고 특정 비트를 0으로 클리어



2. 메모리 배리어(Memory Ordering)

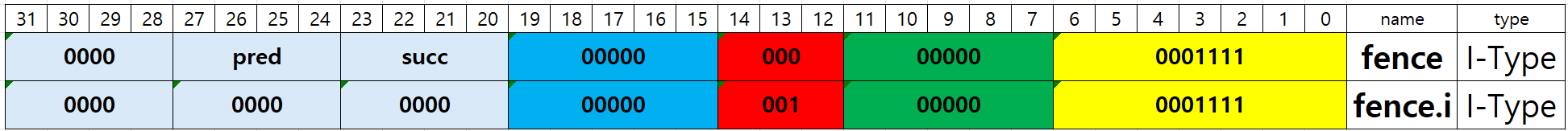

 비동기적인 하드웨어 환경에서 메모리 작업의 순서를 정의합니다. RISC-V는 효율성을 위해 기본적으로 비순차적 실행을 허용하므로, 명확한 순서가 필요할 때 명령어를 사용합니다. 종류는 fence, fence.i 2가지 입니다. 아래는 메모리 베리어 명령어의 하드웨어 비트 필드 구조입니다.



 - fence pred, succ => Fence(pred, succ) (이전 작업 pred가 끝난 후 succ 작업 시작)

 - fence.i => Fence(Store, Fetch) (데이터 저장이 완료된 후 명령어를 인출)









3. 환경 및 시스템 제어(Environment Call & Break)

 이 명령어들은 일반적인 산술 연산이 아니라, 시스템의 예외를 의도적으로 발생시키는 역할을 합니다. 종류는 ebreak, ecall 2가지 입니다. 아래는 무조건 분기 명령어의 하드웨어 비트 필드 구조입니다.



 - ebreak     =>     RaiseException(Breakpoint)

 - ecall        =>     RaiseException(EnvironmentCall)



Note. 이 명령어들은 rd, rs1, imm 필드를 거의 사용하지 않거나 특정 값으로 고정하여 시스템 내부 트랩을 유도합니다.







4. 제어 및 상태 레지스터(Control and Status Register)

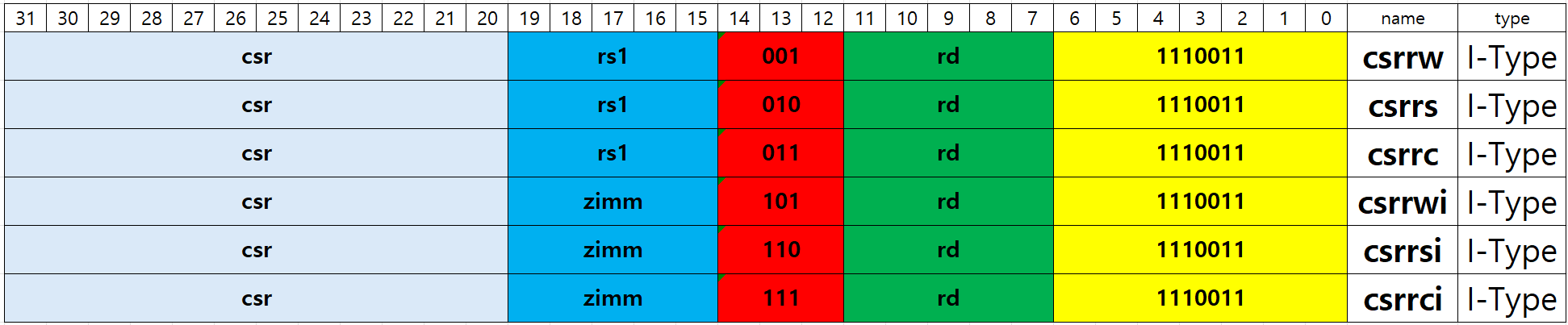

 CSR 명령어는 CPU의 설정을 변경하는 특수 명령어 입니다. 일반적인 rd, rs1 필드 외에도 12비트의 CSR 주소 (imm[11:0]) 필드를 사용하여 어떤 상태 레지스터에 접근할지 결정합니다. 종류는 csrrw, csrrs, csrrc, csrrwi, csrrsi, csrrci총 6가지 입니다.아래는 무조건 분기 명령어의 하드웨어 비트 필드 구조입니다.



 - csrrw rd, csr, rs1               =>     t = CSRs[csr]; CSRS[csr] = x[rs1]; x[rd] = t

 - csrrs rd, csr, rs1                =>     t = CSRs[csr]; CSRS[csr] = t | x[rs1]; x[rd] = t

 - csrrc rd, csr, rs1                =>     t = CSRs[csr]; CSRS[csr] = t & ~x[rs1]; x[rd] = t

 - csrrwi rd, csr, zimm[4:0]     =>     t = CSRs[csr]; CSRS[csr] = zimm;

 - csrrsi rd, csr, zimm[4:0]     =>     t = CSRs[csr]; CSRS[csr] = t | zimm;

 - csrrci rd, csr, zimm[4:0]     =>     t = CSRs[csr]; CSRS[csr] = t & ~zimm;



5. 요약 및 마무리

 지금까지 RV32I의 시스템의 안정성과 흐름을 조율하는 핵심, Miscellaneous Instruction를 살펴보았습니다.

1. Memory Ordering: 복잡한 하드웨어 구조 속에서 데이터의 순서를 보장합니다.
2. Environment Call: 소프트웨어가 하드웨어 및 OS와 대화하게 해줍니다.
3. CSR Instructions: CPU의 내부 상태를 정밀하게 제어합니다.

 이 명령어들이 있기에 단순히 계산만 하던 프로세서가 운영체제를 돌리고, 디버깅을 지원하며, 안전하게 데이터를 주고받는 시스템으로 기능할 수 있습니다.
